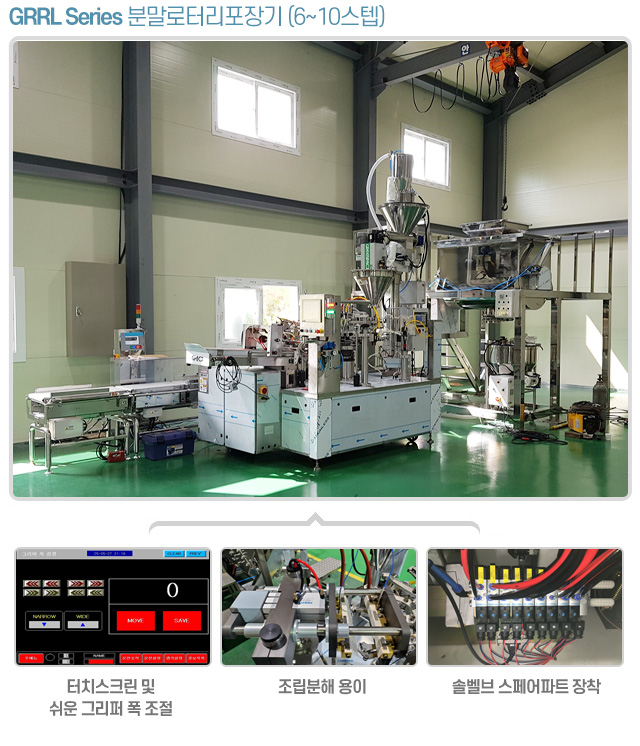

본 기계는 삼면이 제대된 봉지를 이용하며, 제대 되어진 봉지가 트랜스퍼에 의해 Rotary 포장기에 전달되면, 봉지개구, 충진, 접착, 냉각, 배출 순으로 전공정을 자동으로 수행하는 간헐식 자동포장기이다.
대부분의 동작이 기계캠(Mechanical Cam)에 의해 이루어지므로 동작이 안정적이며 고속운전이 가능하다. |
 |
| 사용대상 |
분말류 |
| 충전량 |
100g~5000g (협의하여 제작) |
| 정밀도 |
± 1 to 1.5 % (충전량과 제품의 특성에 따라 상이함) |
| 포장능력 |
20 - 25 Bags/min (충전량/제품의 특성/포장지 규격에 따라 차이) |
| 포장재질 |
모든 열접착성 라미네이트 필름 |
| 봉지규격 |
폭 100 - 240mm
기장 150 - 350mm 까지 가능함. |
| 접착방식 |
Constant heat seal bar 사용 |
날인방식
(옵션) |
압인 방식 / 열전산프린터 / 잉크젯프린터 ex) 2019년12월12일까지 |
| 포장공정 |
(제품에 따라 접착은 2회 할 수도 있음)
ㄱ) 봉지 급대 : 적재된 봉지를 1매씩 집게에 공급해줌.
ㄴ) 날 인 : 콘스탄트 히터와 리본을 이용 날자를 코딩한다.
ㄷ) 봉지 개구 : Suction cup과 Air nozzle을 이용하여 봉지 입구를 벌려준다.
ㅁ) 제품 충진 : 분말을 정량 충진 한다.
ㅂ) EXTRA STATION
ㅅ) 접 착 : 1쌍의 접착바를 이용 견고히 접착한다.
ㅇ) 냉 각 : 접착 강도를 높이고 접착부를 미려하게 하기위한 공정.
ㅈ) 배 출 : 완성된 제품을 콘베어를 이용 다음공정으로 이송하는 공정
|
| 충전방식 |
써보모타 & 드라이브에 의한 회전수 제어방식 |
구동
제어방식 |
ㄱ) 속도 제어 : 인버터에 의한 무단 변속
ㄴ) 구동 방식 : 모타 구동과 일부 공압 구동 방식
ㄷ) 제어 방식 : Programmable Logic Controller에 의한 제어
ㄹ) 제품 투입방식 : 펄스 제어에 의한 오거스크류 회전 충전 방식 |
|
|
|
|
|
|
)
)
)
)
)
)
)
